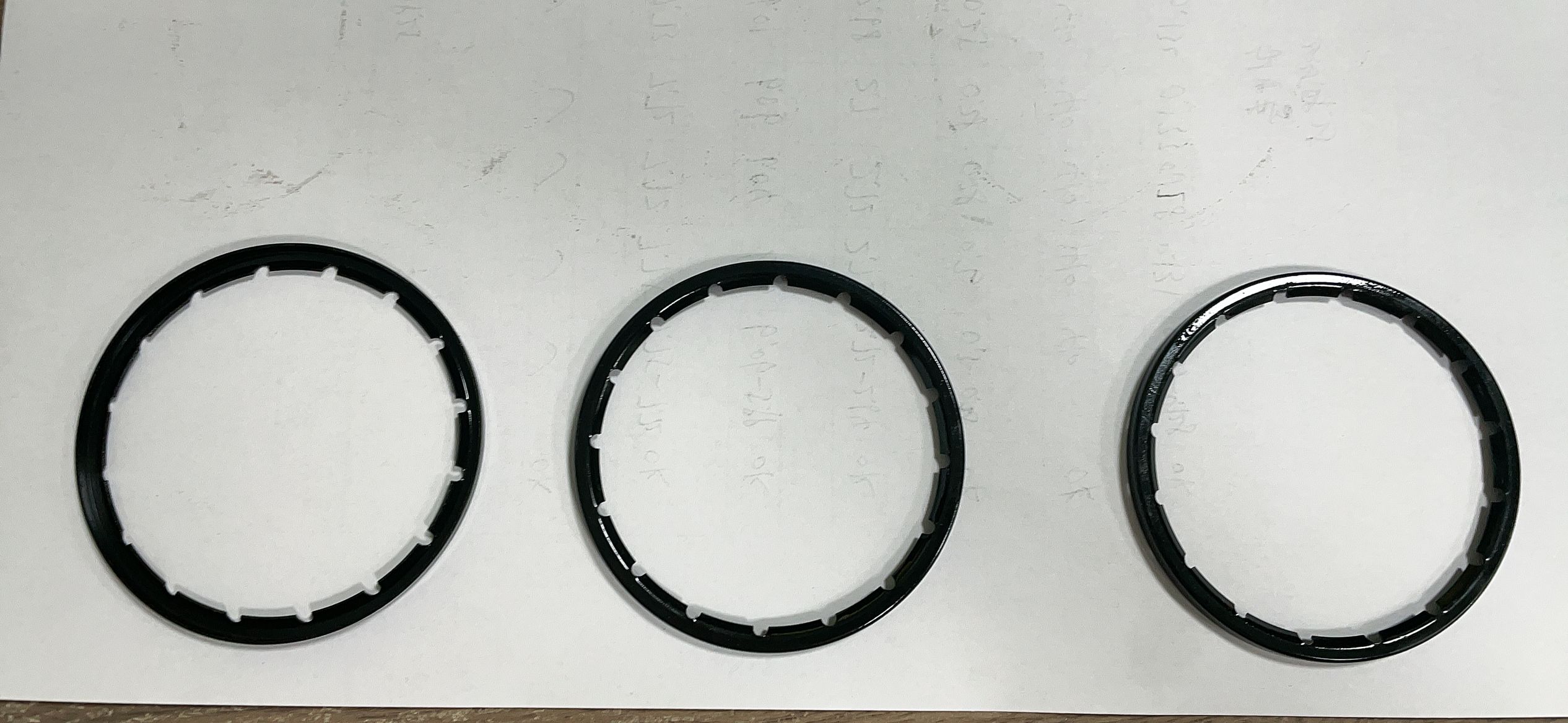

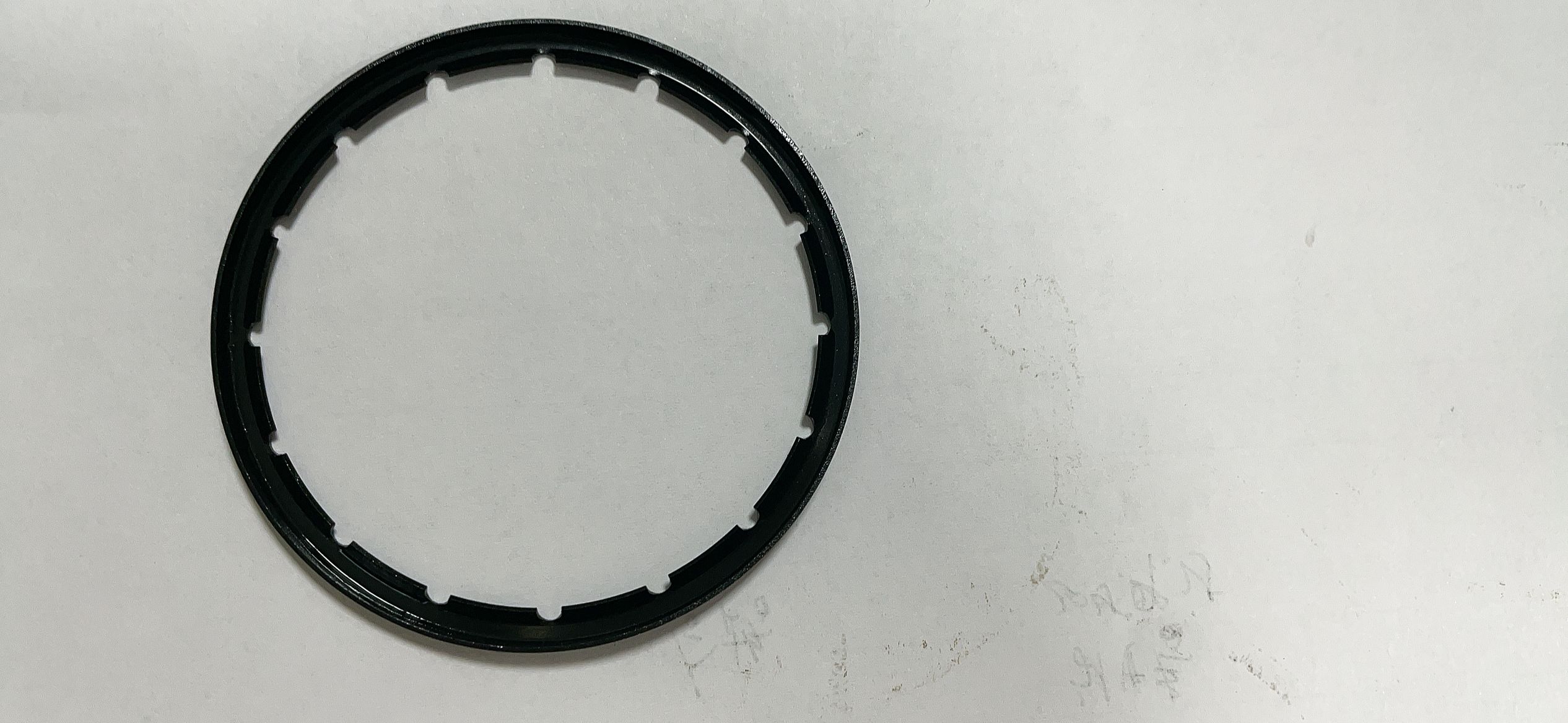

탄성 고정 링의 설치 방법:
먼저, 샤프트나 베어링 하우징에 규격에 맞는 리테이닝 링용 홈을 가공합니다.
전용 도구(구멍 고정 링 플라이어 또는 샤프트 고정 링 플라이어)를 사용하십시오. 펜치의 조를 리테이닝 링의 가공 구멍에 삽입하고 꽉 쥐어 리테이닝 링을 열림(홀형의 경우) 또는 수축(샤프트형의 경우)으로 만듭니다.
홈에 넣고 천천히 압력을 놓으면 고정 링이 홈에 끼워집니다.
참고: 홈 크기가 일치하는지 확인하십시오. 변형을 방지하려면 고정 링을 과도하게 열지 마십시오. 축방향 힘을 받을 때 고정 링의 측면이 베어링 링의 끝면과 완전히 접촉해야 합니다.
압력 커버/엔드 커버 설치 방법:
베어링을 베어링 하우징에 넣습니다.
베어링 하우징의 나사 구멍에 맞춰 압력 커버를 샤프트에 놓습니다.
고정 나사를 대각선으로 균일하게 조이세요.
참고: 핵심은 간격 조정입니다. 깊은 홈 볼 베어링 등의 경우 압력 커버와 베어링 외륜 단면(필러 게이지로 측정 가능) 사이에 약간의 열팽창 간격이 있어야 합니다. 그렇지 않으면 가열 후 베어링이 걸리게 됩니다. 압력 커버 아래에 심을 추가하여 간격을 조정할 수 있습니다.
잠금 와셔와 너트의 조합 설치 방법:
설치 단계:
샤프트와 샤프트의 어깨에 베어링을 놓습니다.
잠금 와셔와 잠금 너트를 차례로 끼웁니다.
렌치를 사용하여 지정된 요구 사항에 맞게 너트를 조입니다.
키 풀림 방지 단계: 잠금 와셔의 내부 톱니를 구부려 샤프트의 키 홈에 삽입합니다. 그런 다음 바깥쪽 \"이어\" 중 하나를 들어 올려 너트의 방사형 홈에 겁니다.
참고: 와셔의 내부 톱니가 샤프트의 키홈과 정렬되어 있는지 확인하십시오. 풀림 방지 효과를 보장하려면 분해 후 새 잠금 와셔를 교체하는 것이 좋습니다.
와셔 조정 설치 및 조정 방법:
설치 및 조정:
베어링과 압력 커버를 미리 설치하되 완전히 조이지는 마십시오.
샤프트를 회전시키거나 저항을 측정하여 베어링의 축방향 틈새를 느껴보십시오.
압력 커버를 제거하고 조정 와셔의 수나 두께를 늘리거나 줄여 간격을 변경합니다.
클리어런스 또는 예압이 설계 요구 사항에 도달할 때까지 위 단계를 반복합니다.
참고: 이는 고정밀 장비에 매우 중요한 인내와 정밀도가 필요한 디버깅 프로세스입니다.
