링 또는 버클이라고도 알려진 하드웨어 스프링은 부품의 축 운동을 고정하기 위해 기계 또는 장비의 샤프트 또는 기공에 설치되는 패스너입니다. 일반적으로 고탄성 스프링 강철(예: 65Mn, 60Si2Mn) 또는 스테인레스 스틸로 만들어지며 자체 탄성 변형을 홈에 사용하여 축 위치 지정 역할을 합니다.
하드웨어 스프링의 핵심 역할은 다음과 같이 요약될 수 있습니다.
축 위치 지정 및 고정
이것이 클랭의 가장 기본적인 역할이다. 샤프트에 설치된 부품(예: 기어, 베어링, 벨트 휠)이나 구멍에 설치된 부품의 불필요한 축 이동을 방지하여 이러한 부품이 설계에 지정된 위치에서 안정적으로 작동하도록 보장합니다.
베어링 축력
스프링은 양방향의 축 하중을 견딜 수 있습니다. 예를 들어, 액슬 스프링은 부품이 왼쪽이나 오른쪽으로 움직이는 것을 방지할 수 있습니다. 천공 스프링의 경우에도 마찬가지입니다. 이는 전체 어셈블리에 대해 안정적인 축 지지를 제공합니다.
구조 단순화 및 공간 절약
스프링 구조는 너트, 엔드 캡 또는 스텝 샤프트를 사용하여 위치를 지정하는 기존 방법에 비해 매우 컴팩트합니다. 추가 나사나 복잡한 구조 없이 홈을 위한 공간만 필요하므로 장치 디자인이 더 작고 가벼워집니다.
쉬운 설치 및 분해
특수 스프링 집게(구멍은 직선 집게로, 샤프트는 앵글 집게로 사용)를 사용하면 매우 빠르게 설치 및 분해할 수 있어 조립, 유지 관리 및 부품 교체가 크게 용이합니다.
비용이 저렴하다
스프링은 대규모로 매우 저렴한 비용으로 생산할 수 있는 표준 부품입니다. 위치 지정 방법으로 스프링을 사용하면 스텝 샤프트를 가공하거나 복잡한 고정 커버를 설계하는 것에 비해 제조 비용을 크게 줄일 수 있습니다.
독특한 역할로 인해 하드웨어 스프링의 적용 범위는 매우 넓어 거의 모든 산업 분야와 생활 필수품을 포괄합니다.
기계 제조 및 중공업
기어박스 및 기어박스: 샤프트의 기어와 베어링을 고정하여 다양한 눈의 위치에 변속기를 연결하는 데 사용됩니다.
공작기계설비 : 메인샤프트, 실크바 등의 변속기 부품에 베어링 및 변속기 부품을 고정하는데 사용됩니다.
건설 기계: 굴착기, 크레인 등의 유압 시스템과 조향 장치가 많이 사용됩니다.
자동차 산업
엔진: 크랭크샤프트, 캠샤프트의 브레이크 패드 등을 고정하는 데 사용됩니다.
변속기: 기계 제조와 유사하며 자동 및 수동 변속기 모두에서 핵심 위치 지정 부품입니다.
섀시 및 스티어링 시스템: 매니폴드, 스티어링 휠 및 기타 구성 요소에서 위치 지정 역할을 합니다.
전기 부품: 시동 엔진, 발전기 등
가전제품 및 전자제품
세탁기: 바퀴축이나 실린더축을 고정하는 베어링.
에어컨, 선풍기: 고정 모터 샤프트.
프린터 및 복사기: 다양한 롤러 및 전송 메커니즘에 널리 사용됩니다.
항공우주 및 정밀 계측
재료 및 신뢰성에 대한 요구 사항은 매우 높지만 가볍고 컴팩트한 설계를 달성하기 위해 중요하지 않은 위치 결정 상황에서는 여전히 특수 재료와 정밀 스프링이 사용됩니다.
생활용품 및 가구
슬립 휠, 풋 휠: 휠을 고정하는 데 사용되는 샤프트입니다.
접이식 가구: 조인트 연결 시 제한 장치 역할을 합니다.
장난감 모델: 변속기 구조에서 일반적입니다.
설치 위치에 따라 하드웨어 스프링은 주로 두 가지 범주로 나뉩니다.

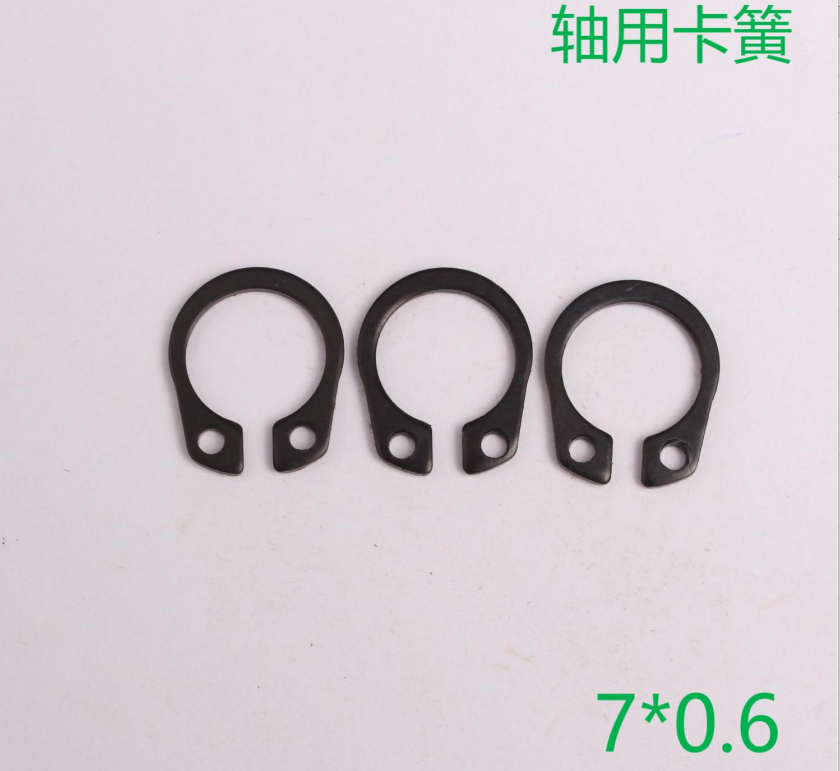

차축용 샤프트
형태: 내부 직경은 축 직경보다 약간 작습니다.
기능: 샤프트의 홈에 갇혀 샤프트의 부품이 바깥쪽으로 움직이는 것을 방지합니다.
설치 도구: 클랑 집게의 입구가 바깥쪽으로 열립니다(굽은 집게).
기공 스프링
형태: 외경이 조리개보다 약간 더 큽니다.
기능: 구멍 내부의 홈에 갇혀 구멍 내부의 부품이 바깥쪽으로 빠져나가는 것을 방지합니다.
설치 도구: 스프링 집게의 입구가 안쪽으로 수축됩니다(직선 입 집게).
E형 서클립
샤프트용 특수 샤프트 스프링은 완전한 원형 홈을 처리할 필요 없이 샤프트의 얕은 홈에 직접 고정되거나 "E" 개구부를 통해 부품을 직접 고정하며 설치가 더 편리하지만 베어링이 적습니다.
요약
결론적으로 하드웨어 스프링은 비록 작은 부분이지만 현대 산업에서 없어서는 안 될 역할을 하고 있습니다. 간단하고 효과적이며 경제적인 방법으로 기계 구조의 부품 축 위치 지정 문제를 해결합니다. 광범위한 응용 분야와 중요한 고정 장치 덕분에 엔지니어는 작고 안정적인 기계 장치를 설계할 때 선택하는 표준 구성 요소 중 하나입니다.
